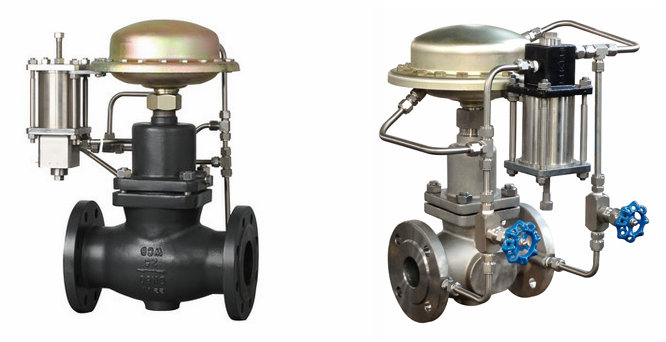

帶指揮器自力式調節閥
- 閥門型號：ZZYVP
- 通徑規格：DN15～DN250mm
- 結構形式：直通式
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN1.6、2.5、4.0MPa
- 適用溫度：-30°～ 350°
- 應用范圍：非腐蝕性的液體、氣體和蒸汽
- 產品特點：控制精度比一般自力閥高一倍左右
帶指揮器自力式壓力調節閥概述：
ZZYVP帶指揮器操作式自力式壓力調節閥主要由控制閥門、執行器和一個設定壓力的指揮器組成，簡單的說一般情況下直接作用式自力閥的控制精度不高，二帶指揮器的目的是為了增加控制精度。該閥無需外加能源，利用被調介質（氣體）自身能量作動力源，引入指揮器的檢測執行機構，以控制調壓閥的閥芯位置，改變流經閥門的介質流量，使閥門后端壓力(B型)或前端壓力(K型)保持在恒定值。
帶指揮器自力式壓力調節閥特點：
帶指揮器操作式自力式壓力調節閥壓力設定值可在指揮器上實現，在運行中可隨意調整，控制精度比一般直接操作作用式自力閥高一倍左右，適合于控制精度要求高的場合；檢測、執行元件由耐高溫材料制作，無需帶冷凝器也可用于高溫（200℃）水蒸汽場合。
帶指揮器自力式壓力調節閥參數：
|
技術參數 |
|
公稱通徑 |
DN15、20、25、32、40、50、65、80、100、125、200、250mm |
|
公稱壓力 |
PN1.6、4.0MPa |
|
法蘭標準 |
ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
|
閥體材料 |
鑄鋼、鑄不銹鋼 |
|
閥芯材料 |
硬密封：不銹鋼 |
|
軟密封：不銹鋼鑲嵌橡膠圈 |
|
壓力平衡 |
不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
帶指揮器自力式壓力調節閥工作原理：
指揮器操作型自力式壓力調節閥，當被調介質的壓力升高，作用在主閥膜片下面的壓力就大于上面的壓力，閥芯向上移動，使流通截面減小，這樣，閥后壓力稍微下降；反之，當被調介質的壓力降低時，作用在指揮器膜片上的壓力減小。
帶指揮器自力式壓力調節閥溫度范圍：
|
允許工作溫度 |
|
公稱通徑 |
|
15-125mm |
150-250mm |
|
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷卻罐≤200℃ |
冷卻罐和加長≤200℃ |
|
冷卻罐和散熱≤350℃ |
冷卻罐和加長≤350℃ |
|
軟密封 |
≤150℃ |
|
|
